Tippse Tastaturhack

"Tippse"

Bei Computern, an denen man einfacher User ist, können ein nicht abschaltbarer Bildschirmschoner und der Sperrbildschirm extrem störend sein.

Gleichzeitig kommt es vor, dass der Ziffernblock beim Starten des Compters erst eingeschaltet werden muss, um Ziffern im Anmeldepasswort richtig einzugeben.

Beides kann die hier gezeigte Schaltung verhindern, die zum Einbau in eine kabelgebundene Tastatur vorgesehen ist.

Es kommt ein Mikrocontroller vom Typ ATTINY13A zum Einsatz, den man nach seinen Wünschen programmieren kann.

Meine Software unterstützt auch die pingleichen Controller ATTINY25, 45 und 85, mit denen ich die Schaltung aber nicht getestet habe.

Der zweite Schaltkreis ist ein zweifach Analogschalter, den man mit zwei Tasten der Tastatur verbinden kann.

Die Schaltung simuliert in regelmäßigen Abständen zwei kurze Tastendrücke, um dem PC Aktivität vorzumachen.

Günstig dafür ist die Nutzung der Taste „Pause“, die in kaum einer Anwendung (ausgenommen Spiele) noch genutzt wird. Stattdessen könnte auch die Taste „Rollen“ genommen werden. In diesem Fall leuchtet die Rollen-LED der Tastatur regelmäßig kurz auf. Beides stört die normale Nutzung des PC nicht.

Zusätzlich wertet die Schaltung den Zustand der Num-LED aus und simuliert bei Bedarf einen Druck auf die Num-Taste, um den Ziffernblock einzuschalten. Bei der Auswertung wird die Spannung an der Num-LED gemessen und meine Schaltung passt sich dabei automatisch an den Pegel der jeweiligen Tastatur an.
Ggf. muss der Jumper JP1 geschlossen werden, um das Einganssignal zu invertieren.
Ich kann allerdings nicht garantieren, dass die Schaltung/Software an jeder Tastatur funktioniert.

Durch dreimaliges Drücken der Num-Taste lässt sich die Schaltung aktivieren und deaktivieren. Der zuletzt gewählte Zustand wird gespeichert und bleibt nach Aus- und Wiedereinschalten des PC erhalten.

Die Schaltung wurde von mir mit verschiedenen Tastaturmodellen und nur an Computern mit dem Betriebssystem Windows getestet.

Mein Platinenentwurf wurde mit KiCad erstellt und Platinen für ca. 30 Cent/Stück in den USA bei https://oshpark.com/ gefertigt. Sicher auch dank Corona waren die Platinen 8 Wochen unterwegs.
Die erste Platinenversion stammt von https://aisler.net/ und kostete ca. 2 Euro/Stück und war in zwei Wochen im Briefkasten.

Die Qualität finde ich bei beiden sehr gut. Beide Fertiger akzeptieren als Vorlage eine KiCad-Datei. In meinem Fall kamen die Platinen auch ohne Gerber-Dateien genauso an, wie in der Simulation dargestellt.

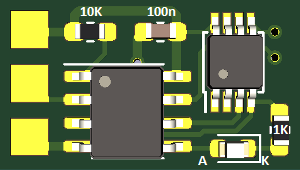

Vorderseite
